機柜智能溫控系統
詳細介紹
通信行業戶外一體化機柜高溫告警 原因分析及改造方案

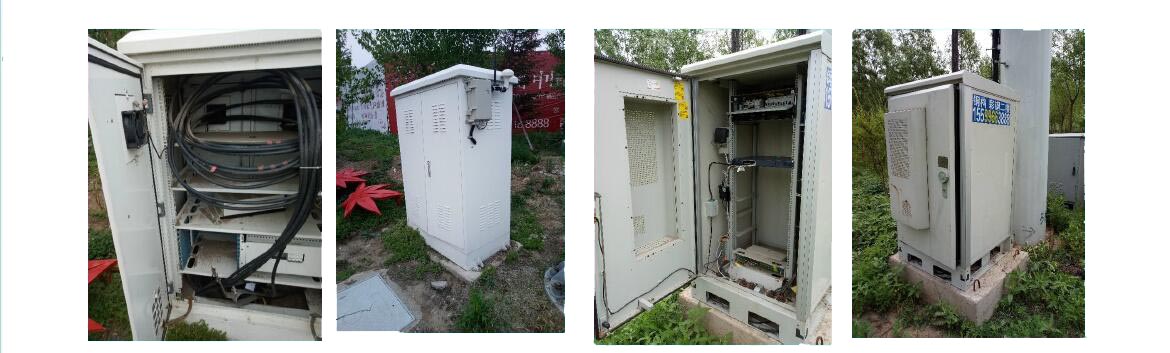

一、 戶外一體化機柜高溫告警集中原因分析：
戶外一體化機柜高溫情況產生的原因（全國其他地方基本相同）：
1、一種單層的鐵皮柜（沒配置機柜空調、熱交換器等制冷設備）；因為機柜外界太陽的直射和周圍環境的高溫導致柜內設備產生的熱量無法像平時一樣及時散發出去；導致柜內溫度不斷升高；引起高溫告警。
2、機柜是保溫層（EPS或PU）的戶外一體化機柜，配置有機柜空調、熱交換器、TEC等制冷設備；（1）因為維護不到位、設備老化等造成制冷設備效率降低或完全喪失；（2）機柜里后來添加的設備發熱功率超過當初的配置標準；
（3）機柜外界太陽的輻射、和周圍環境的高溫等綜合因素引起柜內溫度不斷升高；綜合以上因素當制冷設備的功率不足以以維持機柜的溫控平衡時，壓縮機處于長期超負荷狀態，進入工作死循環；導致壓縮機報廢（國家標準壓縮機壽命連續1000h；）。
3、導致機柜空調失效的另一個主要原因：楊絮、沙塵等異物都被吸入空調后，導致循環系統嚴重堵塞；內外熱交換受阻，導致空調制冷效果缺失；所以說機柜空調平時的保養非常重要（傳統代維人員只能簡單保養民用空調，
因機柜空調的專業性很強，他們既沒配件又不會保養、不會修理，基于這些很多省市鐵塔將機柜空調和機柜的維修保養委托給我們這些專業的機柜空調和機柜生產廠家）。
二、智能溫控系統降溫原理：
1、智能溫控系統主要組成：
（1）、進風端（百葉窗、過濾網、過濾網支架、密封圈等等）；
（2）、出風端（百葉窗、直流風扇、風扇支架、密封圈等等）；
（3）、溫度控制器（溫控電腦、溫度傳感器等等）；（4）、空開以及附件等；
2、溫控原理：進風端風機（吸風）以及出風端的風機（排風）在控制器的控制下開啟，形成一個正壓和負壓的強對流環境，室外的空氣經濾網過濾后進入機柜，將柜內的熱空氣及時排出，從而達到降溫的目的。
3、智能溫控系統的個部件組成：
二、智能溫控系統技術方案說明：
（1）、天氣預報的溫度是38攝氏度，在指的是某測定區域那一天的最高大氣溫度，往往流動空氣的溫度低于這個溫度（空氣的比熱容極小）；利用這一原理，理論上只要保證柜內設備周圍空氣流通足夠帶走設備產生的熱量，這樣柜內溫度最高也就和空氣溫度相同（考慮實際的熱阻和熱平衡梯度，機柜內溫也不會形成2度的溫差）；利用這一熱學現象，我們通過近兩年的研發、仿真、實驗、優化，開發出智能強排風系統；并在其他省市已批量應用。
（2）、當溫度傳感器感應到柜內溫度上升到開啟的設定溫度（目前設置的是38攝氏度系統開啟，30攝氏度時系統關閉）時，系統自動開啟（進風端和出風端風扇自動打開）；柜內會形成強對流（每個風機的風量212.57CFM，相當于361M3/h，理論上4個風機，3秒將柜內氣流全部置換完畢）；當柜內熱量內外交換完畢溫度下降到系統關閉溫度時，系統停止工作。（風機理論壽命連續運行6.5自然年）
三、本技術方案優點：
1.進風端和出風端外罩均采用百葉窗結構，即使有少量漂水進入百葉窗也會隨著百葉窗的下排水孔排除，也不會進入柜內，所以系統防水防塵效果好；
2.進風端內層加裝濾網，提高了防塵的防護等級，同時可防止異物和蟲子的進入；夏天安裝濾網，冬天換成隔熱保溫棉（系我公司專利）；而且更換簡單、方便、成本低；
3.濾網/（保溫棉）在不開機柜門的情況下可以更換和清理；非常方便；
4.溫度控制系統系我公司獨立開發的，具有自主知識產權；而且經過近三年的運用和優化，系統非常可靠；同時不存在知識產權問題；
5.可根據用戶的需要隨時可以設定系統的開啟和關閉溫度，使用非常靈活方便；
6.低壓48V直流排風扇每個的功耗才20瓦左右，能耗低；不會影響以前基站的本身的電量供應問題；即使一個風扇損壞停止運行，另一個風扇將繼續工作，大大調高了系統的壽命和效果；具有備份作用，單個風扇連續運行的理論壽命5.5年（間斷運行十年以上）；而且選用的通過歐美UL和CE認證的產品；
7.系統采用低壓DC48V供電，在市電斷供的情況下同樣可以解決基站的高溫問題；同時沒有交流電的危險性；
8.在外界低溫（如：春天、夏天早晚、秋天、冬天）的條件下，進風門和排風門會自然對流（設計技巧，溫控系統不啟動），柜內溫度也會降低，可大大節約能耗，同時延長了控制系統、風扇電器等的使用壽命；
四、改造案例
1、基站一：沈陽朗明西街資源點；渾南區；移動、電信、聯通共享；站址編碼：
210112908000000134、經度：123.471211 緯度：41.737651）
D、控制器改造過程：
2、基站二：萬家嶺村委會西北120M；東陵區；聯通
站址編碼：210112010000000218、經度：123.5177 緯度：41.6632
B、出風端及控制器的改造過程：
萬家嶺村委會西北120M；東陵區；聯通
站址編碼：210112010000000218、經度：123.5177 緯度：41.6632
A、進風端的改造過程：
|
五、我公司智能溫控系統在各地的應用照片：
